恒溫槽溫場測試

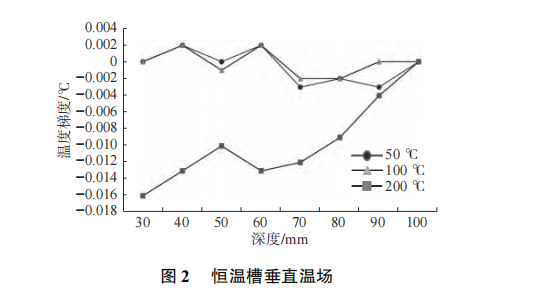

恒溫槽垂直溫場

分別測試恒溫槽在不同溫度下，不同深度的溫 度梯度，從圖 2 中可以看出，當恒溫槽在 50 ℃ 和 100 ℃ 時，恒溫槽水平面下 100 mm 到 30 mm，溫度 梯度基本在 0.004 ℃ 以內，當恒溫槽溫度提高到200 ℃ 時，溫度梯度隨著浸沒深度的減小而逐漸增 大，當浸沒深度減小到 70 mm 以內后，溫度梯度增 大到 0.01 ℃ 以內，當浸沒深度減小到 30 mm 時，溫 度梯度達到 0.016 ℃，但是不超過 0.02 ℃，仍然符 合 JJG 229-2010 和 JJG 130-2011 的要求。

恒溫槽水平溫場

50 ℃ 時，不同深度水平溫場 差別不大，溫場均勻性較好，均在 0.010 ℃ 以內。隨 著溫度升高，恒溫槽介質與空氣之間的溫差越來越 大，導致介質液面熱交換加劇，上層溫場均勻性略有 下降，溫度越高，溫場均勻性越差，但是，即使溫度 升高至 200 ℃，溫場均勻性達到 0.014 ℃，仍未超過 JJG 229-2010 和 JJG 130-2011 的要求。

  50 ℃ 恒溫實驗

將恒溫水槽設定為 50 ℃，待穩定后，將標準鉑 電阻溫度計置入深度為 200 mm，用于監測恒溫槽的 溫度，分別使用三種鉑電阻溫度計測試不同置入深度對測試結果的影響。將 3 支實驗溫度計置入深度 從 100 mm 逐漸減小到 30 mm。測試結果均為經過 修正值修正后的數據。從圖 3 可以看出，置入深度 從 30 mm 變化到 100 mm 過程中，石英鉑電阻溫度 計和直徑 4.5 mm 的金屬桿鉑電阻溫度計測得的溫 度變化均不大，均在 0.01 ℃ 以內，而對于直徑 8 mm 的金屬桿鉑電阻溫度計，置入深度大于 40 mm 時， 置入深度變化對測量結果的影響不大，而當置入深 度變為 30 mm 時，置入深度引起的偏差增加到了 0.026 ℃。
